1 .总体描述

AC95F7323/7322/7321/7320 （ 以下简称AC95F732X）系列是一颗增强型的1T 8051 内核工业级Flash 微控制器，指令系统完全兼容传统8051产品系列。AC95F732X 集成有8 Kbytes Flash ROM 、256bytes+256 bytes SRAM、128bytes EEPROM、最多26个GP I/O、14 个IO 可外部中断、3 个16 位定时器、11路12 位高精度ADC、3 路独立8+2 位PWM 并可切换至6 个输出管脚、IO 驱动分级控制（P0 和P2 口）、内部±1%高精度高频24/12/6/2MHz 振荡器和±4%精度低频128K 振荡器、可外接晶体振荡器、UART 等通讯接口等资源。为提高可靠性及简化客户电路，AC95F732X 内部也集成有4 级可选电压LVR、2.4V 基准ADC 参考电压、独立2kHz 低耗电WDT 等高可靠电路。AC95F732X 具有非常优异的抗干扰性能，非常适合应用于各种物联网控制、大小智能家电和智能家居、充电器、电源、航模、对讲机、无线通讯、游戏机等工业控制和消费应用领域。

2 .主要功能

工作电压： 2.4V~5.5V

工作温度： -40 ~ 85℃

封装：

AC95F7323 (SOP28 / TSSOP28)

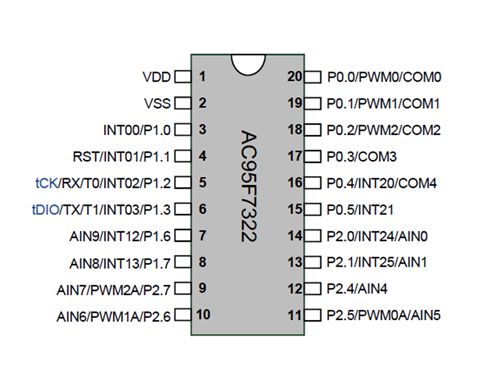

AC95F7322 (QFN20 / SOP20 / TSSOP20)

AC95F7321 (SOP16)

AC95F7320 (SOP8)

内核： 高速1T 8051

Flash ROM： 8 Kbytes Flash ROM（MOVC 禁止寻址0000H~00FFH）可重复写入1 万次

IAP：可code option 成0K、0.5K、1K 或8K

EEPROM：独立的128 bytes，可重复写入10 万次，10年以上保存寿命

SRAM：内部256 bytes+外部256 bytes

系统时钟（fSYS）：

内建高频24MHz 振荡器（fHRC）

IC 工作的系统时钟fSYS，可通过编程器选择设定为：

24MHz(3.7-5.5V) 及(-40 ~ 70℃)

12/6/2MHz (2.4-5.5V) 及(-40 ~ 85℃)

频率误差： 跨越(4.0V~5.5V) 及(-20 ~ 85℃) 应用环境，不超过±1%

内置低频晶体振荡器电路：

可外接32K 振荡器，作为Base Timer 时钟源，可唤醒STOP

内建低频128kHz LRC 振荡器：

可作为BaseTimer 的时钟源，并唤醒STOP

频率误差： 跨越(4.0V ~ 5.5V) 及(-20 ~ 85℃)，频率误差不超过±4%

内建2kHz 振荡器：

 用作WDT 的CLK Source

低电压复位（LVR）：

复位电压有4 级可选：分别是：4.3V、3.7V、2.9V、2.3V

缺省值为用户烧写Code Option 所选值

Flash 烧写和仿真：

 2 线JTAG 烧写和仿真接口

中断（INT）：

Timer0，Timer1，Timer2，INT0~2，ADC，PWM，UART，Base Timer 共10 个中断源

外部中断有3 个中断向量，共14 个中断口，全部可设上升沿、下降沿、双沿中断

两级中断优先级可设

数字外围：

最大26 个双向可独立控制的I/O 口，可独立设定上拉电阻

 P0、P2 口源驱动能力分四级控制

 全部IO 具有大灌电流驱动能力（70mA）

 11 位WDT，可选时钟分频比

3 个标准80C51 定时器Timer0、Timer1 和Timer2

 Timer2 可实现Capture 功能

 3 路共用周期、单独可调占空比的8+2 位PWM，分别可切换至不同管脚输出（共6 个输出）

5 个IO 可作为1/2 BIAS 的LCD COM 输出

1 个独立UART 通信口

模拟外围：

11 路12 位±2LSB ADC

内建基准的2.4V 参考电压

ADC 的参考电压有2 种选择，分别是VDD 以及内部2.4V

内部一路ADC 可直接测量VDD 电压

 可设ADC 转换完成中断

省电模式：

 IDLE Mode，可由任何中断唤醒

 STOP Mode ， 电流<1μA ， 可由INT0~2 和BaseTimer 唤醒
