1.概述

AC51F7 系列芯片是基于1T 8051 内核的8 位微控制器研发的加湿器专用芯片，通常情况下，运行速度比传统的8051 芯片快10 倍，性能更加优越。内置16K Flash 程序存储器，可多次重复编程的特性，给用户开发带来了极大的方便。不仅保留了传统8051 芯片的基本特性，还集成了12 bit ADC、Touch Key、16 Bit PWM、UART、I²C 以及低电压检测(LVD)等功能模块。该芯片支持连接无线模块通讯，可实现产品智能控制。支持IDLE、STOP和低速运行三种省电模式以适应不同功耗要求的应用。内置可编程FPG 时钟频率抑制功能，广泛应用于雾化器、加湿器及医美产品中，可有效降低传导干扰。

2.基本特性

内核

CPU：1T 8051, 最高速度比传统8051 快10 倍

兼容8051 指令集, 双DPTR 工作模式

存储器

Flash: 16K 字节，支持多次重复擦写

Flash 可划分为程序空间和数据空间，数据空间功能类似EEPROM，用于存储掉电需要保存的数据

RAM:256 字节内部RAM，768 字节外部RAM

工作电压

工作电压：

CPU 时钟为8MHz 时，工作电压范围：2.2 ~ 5.5V

CPU 时钟为16MHz 时，工作电压范围：2.7 ~ 5.5V

时钟系统

内置低速RC 振荡器：100KHz（±50KHz）

内置高速RC 振荡器：16MHz，精度为±2%

可编程RC 振荡器PFG：20-40MHz，内置自动跳频功能。

PFG 时钟频率校正模块：可实现以系统时钟为基准，对PFG 时钟进行计数，以校正中心频率。

TMC 功能

时钟源为内置低速RC 振荡器，中断时间最小单位为512 个低速RC 振荡器时钟周期。

可配置中断时间为1-256 个最小单位时间。

中断系统

7 个有效中断源

两级中断优先级，支持中断嵌套

5 个外部中断源

定时器

2 个16 位通用定时器: 定时器0，定时器1

通用输入输出口（GPIO）

支持18 个GPIO 口，支持推挽、开漏、上拉和下拉、高阻模式

1 个PWM 引脚(P07)可设置强推电流和强灌电流，可直接驱动MOS 管（专门为加湿器应用）

5 个PWM 引脚可设置强灌电流，可直接驱动散热风扇和LED 指示灯（专门为加湿器应用）

模/数转换器（ADC）

支持10 通道12 位SAR ADC

支持2 种基准电压源：VDD 和内部基准(1.5V)

选择内部电压为基准可直接测量VDD 电压

触摸按键（Touch Key）

内置触摸感应控制器最大支持10 触摸通道

可设置内部充电和内部基准和触摸检水防干烧功能

内置触摸跳频功能，可显著提升抗电压脉冲注入(CS)性能，高抗干扰性能，符合EMC(CS)标准

支持触摸省电模式

PWM

支持6 通道PWM，在16 位范围内可任意配置周期和占空比

支持可直接输出内部时钟功能

低电压检测（LVD）

检测电压可设置为2.7V，3.3V，3.7V 和4.2V。

可设置低电压复位或中断

复位模式

芯片支持多种复位源：硬复位，软复位，看门狗复位，低电压检测复位，上电/掉电复位

 看门狗

27 位看门狗定时器，16 位调节精度，可配置看门狗复位或中断

通用串行接口（UART）

支持1 个UART 接口

支持1 字节接收缓存

I2C 接口

内置1 路I2C 接口，支持主从模式，支持标准模式

程序下载和仿真

支持ISP 和IAP

支持在线仿真功能

低功耗

 STOP 模式，电流<5uA

IDLE 模式，电流<30uA

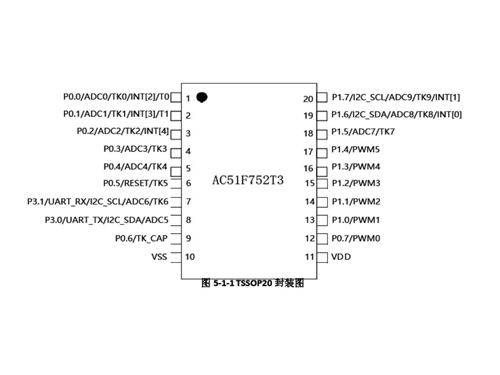

封装类型： TSSOP20/SOP16
