1.概述
AC51F2S2系列芯片是基于1T 8051内核的8位微控制器，通常情况下，运行速度比传统的8051芯片快10倍，性能更加优越。内置Flash程序存储器，可多次重复编程的特性，此系列芯片提供8 / 16 / 32K三种Flash容量供客户按照产品需求选择，给用户开发带来了极大的方便。不仅保留了传统8051芯片的基本特性，还集成了ADC、LCD/LED驱动、Touch Key、PWM、UART、RTC、无刷直流电机驱动、乘除法器、低电压检测(LVD)等功能模块。
支持IDLE、STOP和低速运行三种省电模式以适应不同功耗要求的应用。强大的功能及优越的抗干扰性能使其可广泛应用于各种车载音响、家用音响、小家电、蓝牙音箱、汽车电子、数码电机、运动器材、马达控制、医疗保健、仪器仪表、安防、电源控制、工业控制及门铃产品中。
2.基本特性
内核
CPU：1T 8051,最高速度比传统8051快10倍
兼容8051指令集,双DPTR工作模式
CPU频率：最高可支持27MHz
存储器
Flash : 8 / 16 / 32K字节，支持多次重复擦写
Flash可划分为程序空间和数据空间，数据空间可用于存储掉电需要保存数据，可省略EEPROM
RAM:256字节内部RAM，2K字节外部RAM
工作电压
工作电压：1.8 - 5.5V
时钟系统
外部高速振荡器：1 - 27MHz
外部RTC振荡器：32.768KHz
内置低速RC振荡器：131KHz
内置PLL：倍频倍数为2 - 10倍，参考时钟为2 - 4MHz内置RC振荡器
内置高速RC振荡器：2 - 4MHz，精度可达1% (出厂初始频率为3.6864MHz＠3.3V/25℃)
内嵌外部时钟监控模块，可有效监控外部各个时钟工作状态，避免因外部时钟停振而造成死机
RTC功能
内置RTC模块可计时、分、秒、星期、天数，支持闹钟功能
支持毫秒、半秒中断
中断系统
15个有效中断源
两级中断优先级，支持中断嵌套
10个外部中断源，每个外部中断都可配置任意信号引脚作为中断输入脚
定时器
3个16位通用定时器:定时器0，定时器1，定时器2
通用输入输出口（GPIO）
最多支持62个GPIO口（不同型号会有不同）
支持推挽、开漏、强上拉、弱上拉、强下拉、弱下拉、高阻模式
推挽模式下可设置不同驱动强度和翻转速度
触摸按键（Touch Key）
内置触摸感应控制器
最大支持24触摸通道
触摸可设置内部充电和内部基准，可有效抑制电源低频干扰
支持触摸引脚与LED驱动引脚复用
内置防水补偿机制
高抗干扰性，符合EMC(CS)标准
支持触摸省电模式，最低功耗小于10uA
模/数转换器（ADC）
支持8通道12位SAR ADC，内置运放和比较功能
支持3种基准电压源：VDD、内部基准、外部基准
选择内部电压为基准电压时可测量VDD电压
支持检测信号缩小和放大功能，缩放倍数可选
PWM
支持8通道PWM，在16位范围内可任意配置周期和占空比
支持互补模式和死区控制，可用于驱动直流无刷电机
支持可设置边沿对齐和中心对齐模式
支持可直接输出内部时钟功能
支持PWM中断
LCD驱动
最大可支持8com x 32seg、7com x 33seg、6com x 34seg、5com x 35seg、4com x 36seg
可配置占空比：1/2、1/3、1/4、1/5、1/6、1/7、1/8 Duty
可配置偏压：1/2、1/3、1/4 Bias
支持8级对比度调整
支持3种等级驱动电流，用户可根据不同的LCD屏进行调整
LED驱动
最大可支持8com x 32seg
支持8级亮度调节
低电压检测（LVD）
可配置电压检测范围1.8 - 4.8V
可设置低电压复位或中断
复位模式
芯片支持多种复位源：硬复位，软复位，看门狗复位，低电压检测复位，上电/掉电复位
看门狗
27位看门狗定时器，16位调节精度，可配置看门狗复位或中断
遥控接收功能
内置采样计数器模块（SAMPLE），可通过硬件模块采样任意长度的脉宽，减少软件代码
通用串行接口（UART）
最多支持3个UART接口
支持1字节接收缓存
SPI接口
内置1个4线SPI接口，支持主从模式
I2C接口
内置1路I2C接口，支持主从模式，支持标准/快速/高速模式
I2C 可设置数字滤波，增强I2C抗干扰性能。
运放和模拟比较器
支持4路模拟比较器、两个运算放大器和一个捕获计数器
模拟比较器参考电压可选择内部基准或外部输入基准
模拟比较器内置15位数字滤波器，支持比较器中断
运放可以和ADC和模拟比较器结合使用，扩展检测信号电压范围
捕获计数器和模拟比较器结合使用，可用于电机测速及堵转检测
无刷直流电机驱动
内置60°霍尔和120°霍尔译码模块
支持自动模式和手动模式，支持刹车功能
支持多种异常检测
结合模拟比较器可实现无霍直流电机驱动
乘除法器（MDU）
支持1个时钟周期16位× 16位乘法
支持8个时钟周期32位÷ 32位除法
支持1个时钟周期32位数据左右移位操作
程序下载和仿真
支持ISP和IAP
支持在线仿真功能
低功耗
STOP模式，电流<7uA
IDLE模式，电流<12uA
低速运行模式，电流<20uA
封装类型： LQFP64 (7 x7 mm)

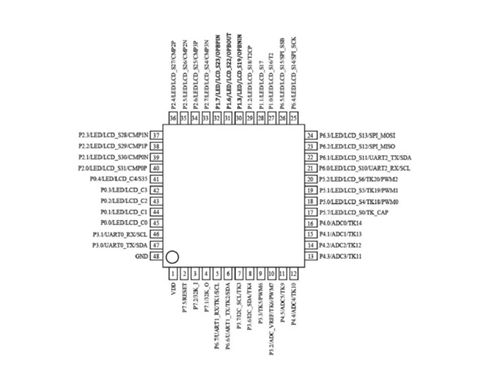

LQFP48 (7 x7 mm)
