1.概述

AC51F0S3系列芯片是基于1T 8051内核的8位微控制器，通常情况下，运行速度比传统的8051芯片快10倍，性能更加优越。内置18K Flash程序存储器，可多次重复编程的特性，给用户开发带来了极大的方便。不仅保留了传统8051芯片的基本特性，还集成了16 Bit PWM、UART、I²C以及低电压检测(LVD)等功能模块，并支持在线仿真功能。支持IDLE、STOP和低速运行三种省电模式以适应不同功耗要求的应用。

2.基本特性

内核

CPU：1T 8051,最高速度比传统8051快10倍

兼容8051指令集,双DPTR工作模式

存储器

 Flash: 18K字节，支持多次重复擦写

Flash可划分为程序空间和数据空间，数据空间可用于存储掉电需要保存数据，可省略EEPROM

RAM:256字节内部 RAM，1024字节外部 RAM

工作电压

工作电压：1.8 - 5.5V宽电压工作范围

时钟系统

内置低速RC振荡器：131KHz，精度为±1%（3.3V@25℃）

内置高速RC振荡器：32MHz，精度为±1%（3.3V@25℃）

外部高速振荡器：1 - 24MHz

外部时钟输入：1 - 24MHz

TMC功能

时钟源为内置低速RC振荡器，中断时间最小单位为512个低速RC振荡器时钟周期。

可配置中断时间为1-256个最小单位时间。

中断系统

15个有效中断源

两级中断优先级，支持中断嵌套

10个外部中断源，每个外部中断都可配置任意信号引脚作为中断输入脚

定时器

3个16位通用定时器:定时器0，定时器1，定时器2

通用输入输出口（GPIO）

最多支持18个GPIO口，支持推挽、开漏、强上拉、弱上拉、强下拉、弱下拉、高阻模式

模/数转换器（ADC）

支持12通道12位SAR ADC，内置运放和比较功能

支持3种基准电压源：VDD、内部基准、外部基准

选择内部电压为基准电压时可测量VDD电压

支持可设置的比较器模式

支持检测信号经过运放缩小再进行转换，缩小倍数可选

ADC可直接检测运放A输出

ADC可与PWM结合使用，由PWM中断启动ADC转换

运放（AMP）

运放A内置校正机制，校正后全温条件下失调电压小于0.5mV.

运放B专用于无线充通信解码

 PWM

支持6通道PWM，在16位范围内可任意配置周期和占空比

PWM0~PWM5可选择任意IO引脚作为PWM输出引脚

支持互补模式和死区控制，可用于驱动直流无刷电机

支持可设置边沿对齐和中心对齐模式

支持软件刹车及硬件刹车

支持PWM暂停功能

支持可直接输出内部时钟功能

支持PWM中断

低电压检测（LVD）

可配置电压检测范围，四档可选

可设置低电压复位或中断

复位模式

芯片支持多种复位源：硬复位，软复位，看门狗复位，低电压检测复位，上电/掉电复位

看门狗

27位看门狗定时器，16位调节精度，可配置看门狗复位或中断

通用串行接口（UART1/UART2）

支持2个UART接口

支持1字节接收缓存

SPI接口

内置1个4线SPI接口，支持主从模式

I2C接口

内置1路I2C接口，支持主从模式，支持标准/快速/高速模式

蜂鸣器

内置1路蜂鸣器驱动输出

乘除法器（MDU）

支持1个时钟周期16位× 16位乘法

支持8个时钟周期32位÷ 32位除法

支持1个时钟周期32位数据左右移位操作

无线充解码

支持无线充标准通信协议解码

程序下载和仿真

支持ISP和IAP

支持单线在线仿真功能

低功耗

STOP模式，电流<7uA

IDLE模式，电流<15uA

低速运行模式，电流<25uA

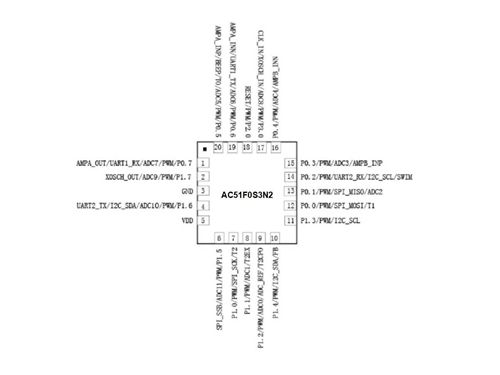

封装类型：TSSOP20/QFN20
